GZDW型高頻開關直流電源柜是我公司開發生產的一種新型直流電源裝置，適用于發電廠、變電站、高層建筑作為自備電源，并適用于10?500KV變電站和中小型發電廠，可作為高壓開關、繼電保護、自動裝置、事故照明等的操作電源和控制電源。
工作原理
該裝置采用獨立的充電機，都具有主、浮、均充
三種充電方式。主回路有多種方案，可滿足不同用戶
的需要。充電機采用三相全控橋式整流電路、觸發控
制部分用集成電路構成。控制電路采用0調節器調節，
具有抗干擾能力強、精度高、運行可靠等優點。
主要性能
1、充電機均能進行主充、均充、浮充電，做到一機多功能，提高了產品的可靠性。
2、設有交流雙電源自動切換裝置。
3、設有母線調壓裝置，可手動也可自動調節。
4、任一功能單元可退出系統檢修。
5、母線設有完善的檢測裝置。
6、主電路中有浮充電流檢測裝置，用數字表顯示，能方便的看到準確的主、浮充電流，彌補了目前大容量設備在浮充電流檢測方面的不足。
7、整機可對外輸出母線電壓高低、母線接地、充電機故障等信號接點。
基本參數、技術指標
1》額定輸入交流電壓：380±15%V、頻率：50±10‰HZ
2》額定直流輸出電壓：220V、110V
3》額定直流輸出電流：5、10、20、40、80、100、200、300、400A
4》蓄電池額定容量：
閥控式鉛酸蓄電池
額定容量：24Ah-500Ah
5》直流母線絕緣電阻不小于100M；絕緣強度工頻2KV，耐壓1min內不擊穿
6》穩定精度≤1%
7》穩流精度≤2%
8》紋波系數≤2%
9》噪聲≤55dB
10》柜體尺寸：
2200mm×800（1000、1200）mm×600（800）mm
2300mm×800（1000、1200）mm×600（800）mm

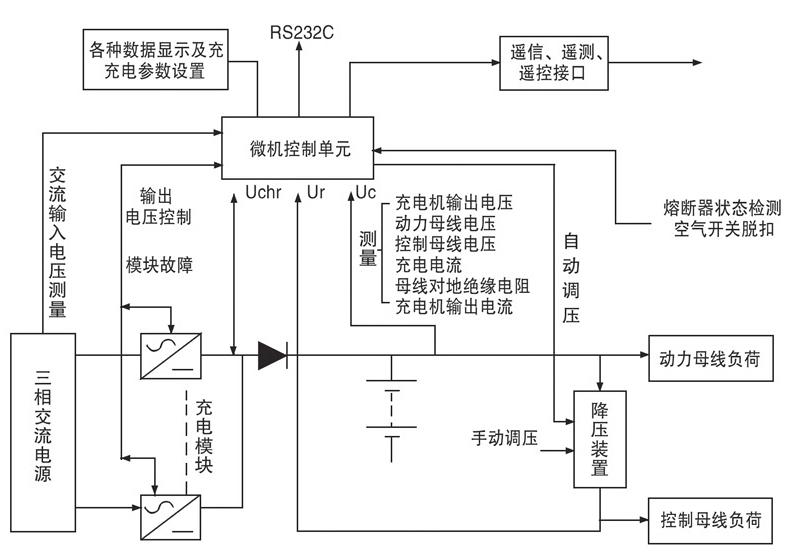

GZDW系列微機直流電源系統原理圖
